一、產品概述

可用于教學演示、展覽展示以及做動態試驗研究用。結構緊湊、體積小、運轉方便、演示項目多、測試手段先進。

二、技術規格

ZHS-2型轉子實驗臺技術規格：

1、機械部分有機玻璃罩住，也可打開方便更換傳感器；

2、振動傳感器安裝位置開螺孔，方便安裝更換不同傳感器；

3、滾動軸承可更換也可安裝故障軸承，滾動軸承支架可以制造聯軸器不對中異常，故障軸承可以做模擬故障試驗；

4、配重盤可根據需求加裝配重塊，制造不平衡故障；

5、交流電機：電機功率為200w，額定轉速為3000rpm，最高轉速為3200rpm，驅動器直流24V 供電，3相交流輸出，具有485接口。

6、電磁制動器：額定扭矩為0.5 N.m

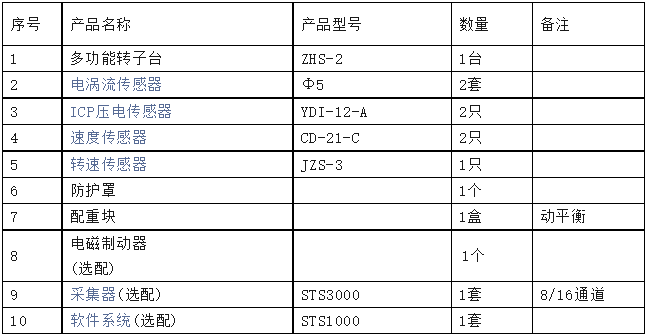

ZHS-2型轉子試驗臺配置：

三、結構外形

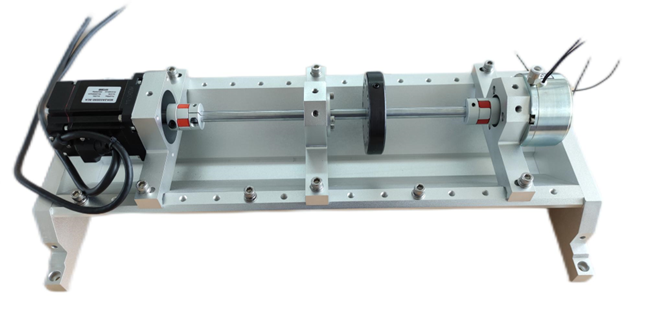

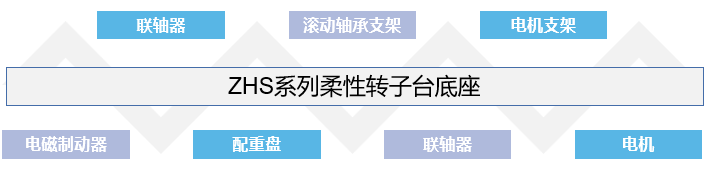

結構組成圖

外形尺寸：長625mm*寬260mm*高135mm（可定制）

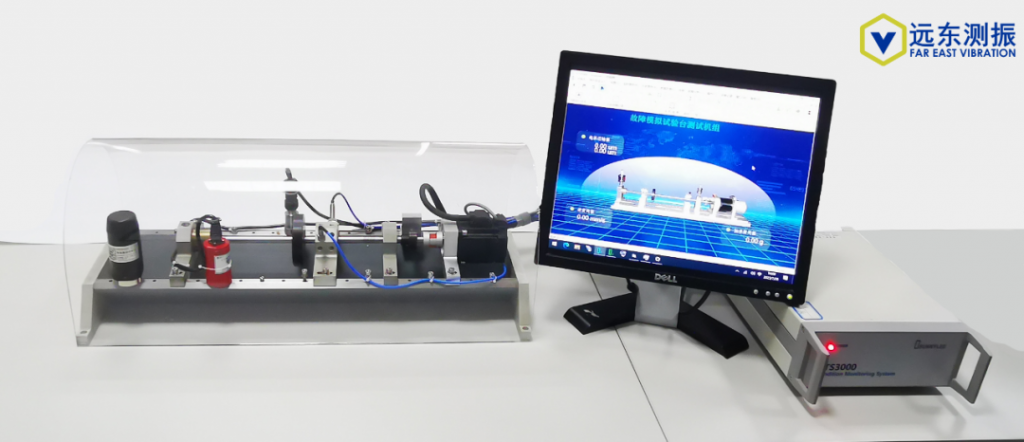

轉子臺實驗系統實物圖

四、可完成實驗

配合采集系統可以完成以下實驗：

1.轉子的臨界轉速測量

2.轉子結構形式的變化對臨界轉速的影響

3.軸承座及臺體振動測量

4.轉子轉動過程中摩擦引起的振動

5.轉子振動的基頻、倍頻和變頻

6.非接觸測量軸的徑向振動和軸向位移

7.轉子啟停機的伯德圖

8.轉子啟停機的極坐標圖

9.轉子啟停機的級聯圖

10.轉子啟停機的全級聯圖

11.轉子的不平衡故障模擬

12.轉子動平衡（單面）

13.轉子摩擦實驗

14.轉子振動信號的時域、頻譜、自/互相關、包絡、倒頻譜、軌跡等圖形分析測試過程的存儲回放功能

五、軟件系統

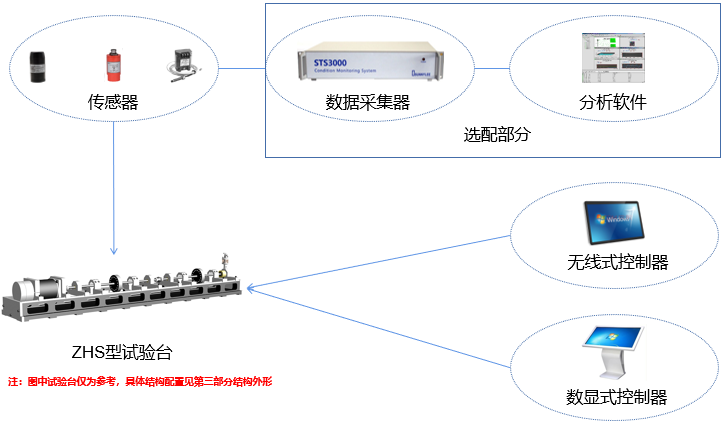

系統組成圖

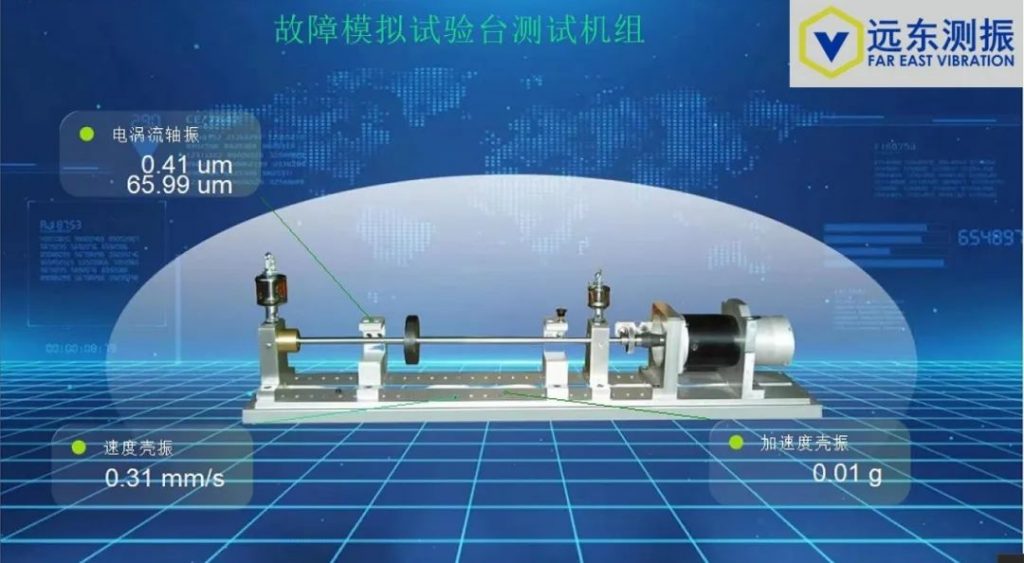

系統界面圖
